Cara memperbaiki speaker aktif mati total

 Jenis – jenis kerusakan pada speaker aktif memang beragam, salah satunya speaker aktif dengan kerusakan mati total. Kerusakan speaker akttif yang mati total menyebabkan speaker aktif tidak bisa berfungsi sama sekali. Kerusakan semacam ini tergolong pada kerusakan pada speaker aktif yang kategori berat. Namun untuk memperbaiki speaker aktif yang mati total diperlukan beberapa tindakan pengecekan pada komponen di dalam speaker aktif sendiri.

pada postingan artikel ini akan dibagikan cara memperbaiki speaker aktif yang mati total lengkap beserta penjelasannya. namun sebelum pengecekannya diperlukan semacam alat seperti ; solder, tenol, obeng, multitester serta alat pendukung lainnya.berikut adalah cara perbaikannya.

Cara perbaiki speaker aktif yang mati total

Berikut ini adalah beberapa cara perbaikan speaker aktif yang mati total. Langkah - langkah pengecekannya simak penjelasan di bawah ini.

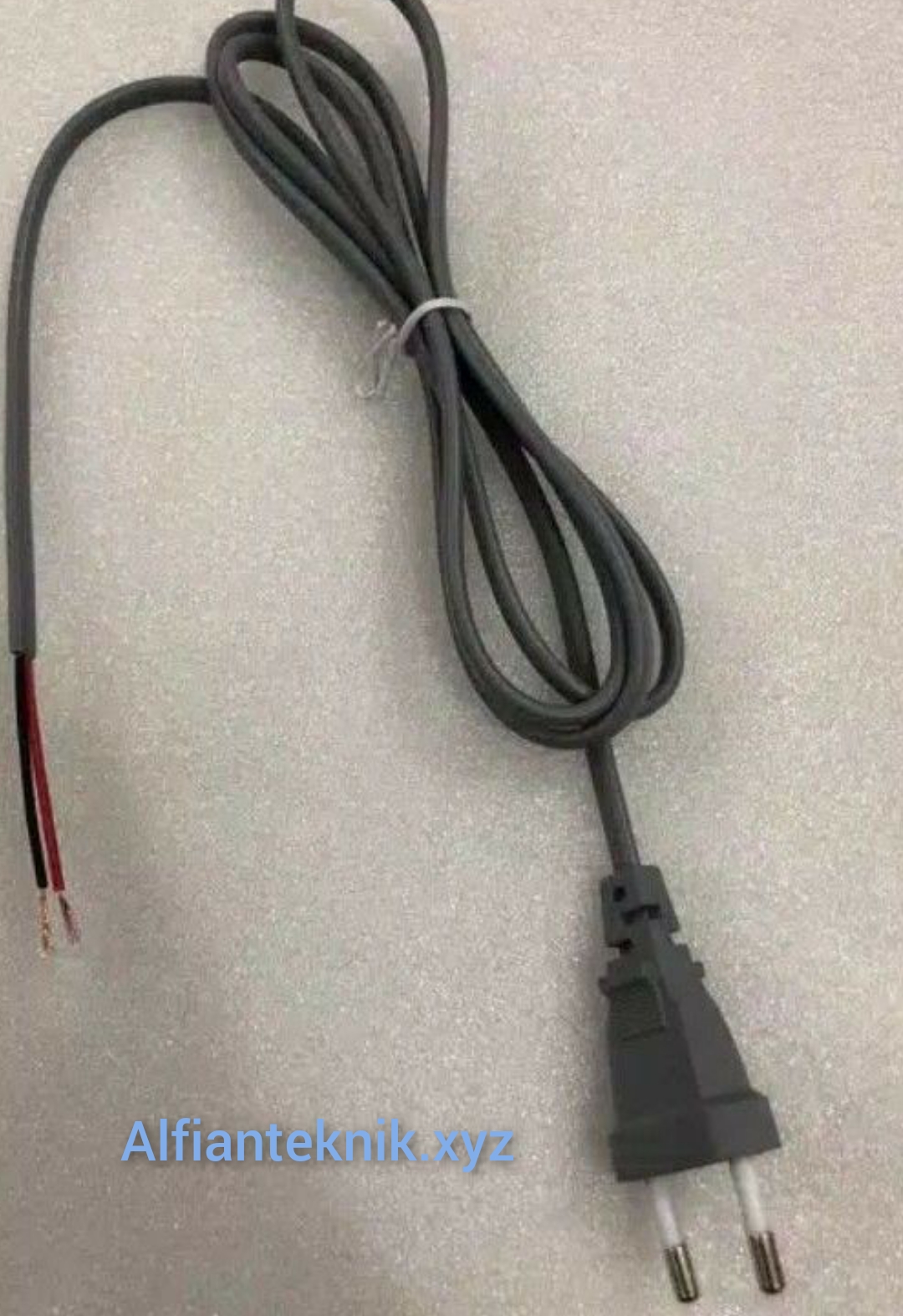

Pengecekan pada kabel power

Sebelum merambah ke pengecekan rangkaian yang lain, coba cek pada kabel power speaker aktif. Bisa saja kabel power mengalami putus. Untuk pengecekannya dengan menggunakan multitester, caranye dengan menghubungkan probe pada kabel power lalu diukur menggunakan multitester pada skala ohm atau bisa juga pada skala buzzer.

Pengecekan pada komponen trafo

Pengecekan terhadap komponen trafo pada speaker aktif sudah rusak atau masih bagus ada 2 cara yaitu dengan mengukur langsung output dari trafo dengan kondisi trafo keadaan ada aliran listrik, cara kedua dengan mengukur saat trafo tidak dialiri listrik menggunakan multitester.


Cara pertama pengecekan trafo yang langsung dialiri listrik yaitu memposisikan trafo sudah teraliri listrik, kemudian ukur output dari trafo menggunakan multitester pada skala V DC. Besarnya output trafo umumnya sudah ada tulisan output yang tertera pada unit trafonya sendiri.

Cara kedua yaitu tanpa menghubungkan trafo pada listrik. Pengecekannya menggunakan multitester di skala ohm. Jika saat pengukuran jarum multitester bergerak ke kanan maka kondisi trafo masih bagus, sebaliknya jika tidak ada pergerakan pada jarum multitester maka trafo dalam keadaan rusak.

Pengecekan pada rangkaian power supply

Pada skema rangkaian power supply speaker aktif terdapat komponen seperti diode bridge, kapasitor elco. Coba lakukan pengecekan secara fisik apakah ada cacat pada unit komponen kapasitor elco yang kembung atau tidak dan pada diode bridge apakah ada gosong atau tidak. Lebih mendetail lakukan pengecekan menggunakan multitester. Biasanya yang sering rusak pada komponen diode bridge yang short sehingga tidak ada tegangan yang keluar pada power supply.

Pengecekan pada bagian driver power amplifer

Pada rangkaian driver power amplifer, bagian penguat akhir biasanya yang sering mengalami kerusakan jika kondisi speaker mati total. Di bagian penguat akhir rangkaian driver power amplifer berupa komponen transistor yang terhubung pada heatsink (alumunium pendingin). Tipe transistor yang sering digunakan pada driver power amplifer adalah TIP41 TIP 42, TIP3055 TIP2955, TDA 2003, TDA 2030 dll. Untuk memastikan transistor menguat akhir pada speaker aktif dengan menggunkan multitester.


Ciri - ciri yang mendasari terjadinya kerusakan transistor penguat akhir adalah transistor terlihat cacat fisik seperti gosong, pecah dll. Namun saat pengecekan driver power amplifer jangan hanya terpaku pada transistor penguat akhirnya saja, cek juga bagian resistor kapur berbentuk kotak putih besar. Resistor kapur ini bernilai 5 watt mulai dari ukuran 0,5 ohm 0,22ohm 0,33 ohm 0,47 ohm. Komponen resistor kapur ini sering putus jika transistor finalnya mengalami kerusakan.

Selain komponen transistor penguat akhir, cek juga komponen yang lain seperti resistor dan transistor kecil. Amati secara fisik apakah ada resistor yang gosong atau transistor filter yang pecah.  Namun jika pada komponen transistor penguat akhir sering rusak maka bisa dengan mengganti heatsink yang tebal juga menambahkan kipas pendingin, hal ini disebabkan transistor penguat akhir mengalami panas yang over, jadi lama kelamaan transistor akan short.
