Ciri kerusakan Xtal pada tv
Membahas tentang kerusakan pada tv, tentunya pasti tau tentang komponen Xtal yang ada di dalam rangkaian mesin tv. Untuk ukuran dari masing masing komponen Xtal berbeda beda tergantung merk pabrikan dari tv nya sendiri. Bentuk dari komponen Xtal ini lonjong kecil berwarna perak.
Pengertian komponen Xtal
Sebelum membahas lebih lanjut tentang ciri kerusakan komponen Xtal pada tv, kita bahas dulu dimulai dengan perngertian dari Xtal. Komponen Xtal adalah komponen elektronika yang digunakan sebagai pembangkit frekuensi tinggi pada suatu rangkaian elektronik. Komponen Xtal ini dipilih karena lebih stabil dibandingkan dengan kompoenen induktor elektronik yang lainnya. Selain itu juga penggunaan komponen Xtal juga lebih praktis.
Fungsi komponen Xtal
- Komponen yang berfungsi sebagai resonator rangkaian elektronik
- Membangkitkan frekuensi dengan bilangan yang stabil
- Biasa digunakan pada rangkaian elektronik seperti radio pemancar, tranciver, walky talky, radio citizen band, dll
- Penstabil rangkaian frekuensi tinggi
Cara membaca komponen Xtal

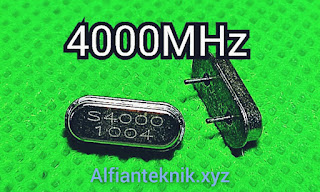

Untuk cara membaca dar komponen Xtal cukup mudah, hanya dengan melihat angka pada body komponen tertulis angka berapa. Komponen Xtal yang sering kita jumpai bisananya berkisar frekuensi 27,125MHz. perhatikan contoh gambar di bawah ini.
Ciri kerusakan komponen Xtal pada tv
Ciri – ciri yang sering dijumpai para tukang servis elektronik khusunya pada bidang tv jika komponen Xtal rusak adalah kerusakan tv yang gambar tampilannya layar dari warna menjadi tampilan layar hitam putih. Kasus gambar yang berubah menjadi hitam putih memang sering terjadi pada tv. Ciri yang lain yaitu kerusakan pada tv tampilan warna bermasalah gambar blurr, warna pada gambar bergeser atau tidak sinkron. Dapat disimpulkan jika tv memiliki kerusakan pada komponen Xtal maka yang bermasalah pada tampilan warna dari tv.
