Persaman transistor D5038 TV

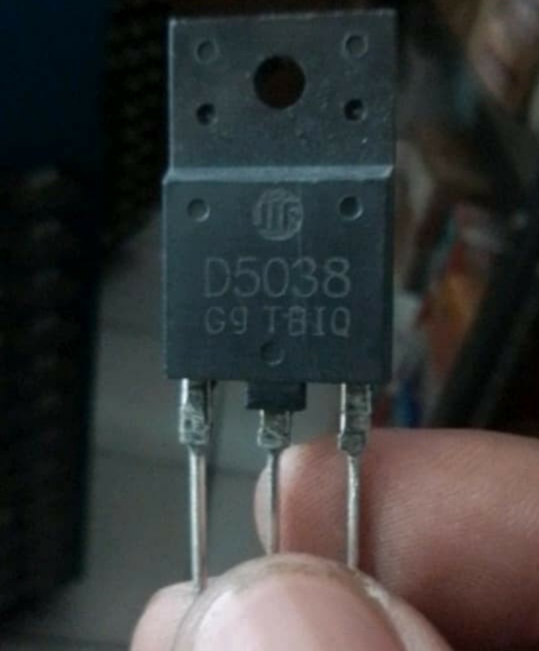

Transistor dengan tipe D5038 merupakan transistor yang sering digunakan sebagai penguat horizontal pada tv. Tanda tanda jika dijumpai kerusakan transistor D5038 adalah tv mati total atau tv dalam kondisi stanby namun terdengar suara citttttt. Jika dalam penggantian transistor D5038 mengalami kesulitan, di artikel ini akan dibagikan persamaan transistor D5038 lengkap dengan spesifikasi dan datasheetnya serta penyebab terjadinya kerusakan transistor D5038.







Datasheet transistor D5038

Spesifikasi dari transistor D5038 memiliki tegangan, arus, dan daya yang mampu dihantarkan dalam kerja transistor

• Tegangan Vcb 1200V

• Tegangan Vce 700V

• Arus Ic 10A

• Daya Pc 50W

Yang artinya transistor D5038 mempunyai tegangan maksimum kolektor basis Vcb sebesar 1200V, batas tegangan maksimal yang mampu dialiri kolektor ke emitor Vce sebesar 700V, transistor ini mampu bekerja dalam arus sebesar 10A dan daya maksimal yang dihasilkan 50Watt

Penyebab terjadinya kerusakan transistor D5038

• Tegangan suplai B+ transistor horizontal melonjak naik atau over tegangan

• Transistor damper horizontal D5038 mengalami overheat panas yang melebihi kerja transistor tersebut

• Transistor overload yang bisa akibatkan flyback rusak juga

• Kapasitor damper di horizontal short atau rusak





Persamaan transiator horizontal D5038

Beberapa dari persamaan transistor pengganti D5038 yang bisa dipakai sebagai perbandingan jika tidak ada transistor dengan seri D5038. Namun untuk spek transistor penggantinya sama atau pun lebih.

• C5299

• C6090

• Bu2520AX

• MD1802FX

• D2581

• D2646

• D5703

• TT2202

• TT2222

• C5936

• C6089

• C4237

• D1887

• D1881

• D5703

• C5299

• ST1802FX

• J6910

Dari berbagai data persamaan transistor pengganti bisa anda pakai salah satu tipe diatas sebagai pengganti transistor D5038
