Persamaan D5024 transistor horizontal TV Polytron

Transistor dengan tipe D5024 merupakan transistor yang sering dijumpai ketika men servis tv tabung terutama pada merk tv polytron, karena transistor D5024 sering dipakai pada mesin tv polytron. Transistor ini memang kadang sering kita jumpai atau kita dapatkan di pasaran toko sperpart elektronik, sehingga solusinya adalah mencari persamaanya yang sesuai dengan spek transistor D5024. Secara umum memang hamper semua tipe transistoe memiliki persamaan transistor penggantinya , tujuannya untuk mempermudah penggantian sperpart elektronik jika didapati langka atau bisa jadi tidak produksi lagi.

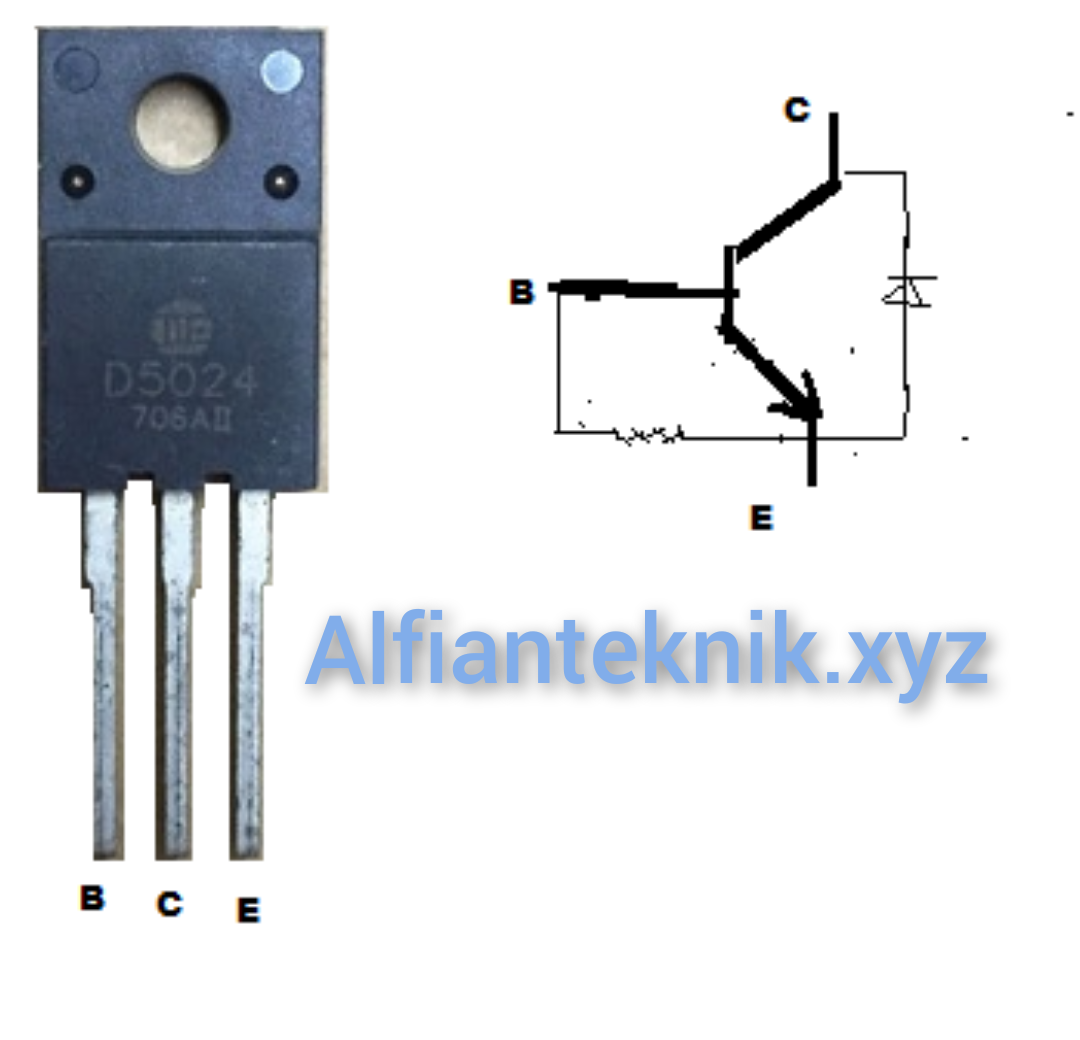

Datasheet transistor D5024
Berikut spesifikasi datasheet dari transistor D5024 yang mempunyai tegangan, daya, arus yang mampu dihantarkan pada kerja dari transistor tersebut.

• Tipe transistor NPN

• Tegangan Vcb 1500v

• Tegangan Vce 800v

• Arus Ic 8A

• Daya Pc 35W

Yang artinya transistor D5024 memiliki tegangan maksimal kolektor basis sebesar Vcb 1500V, batas tegangan kolektor ke emitor sebesar 800V, dan arus yang dilalui transistor 8A dengan daya maksimal 35Watt.





Persamaan transistor pengganti D5024

Berikut dibawah akan saya bagikan persamaan transistor pengganti D5024 yang bisa digunakan sebagai referensi jika menemui kelangkaan dari transistor tersebut. Diantaranya :

• D5032

• D5036

• C5280

• D2553

• D2428

• C5250

• D2634

• TT2142

• D5024

• C5296

• D1880

• TT2190

• D2348

• BU2508DX

Bisa anda pilih salah satu persamaan transistor D5024 sebagai referensi pengganti, khususnya bagi tukang servis tv tabung.

Kegunaan transistor D5024

• Digunakan pada transistor horizontal tv polytron

• Sebagai system sirkuit swicthting atau pensaklaran
