Wiring Rangkaian Star Delta / Bintang Segitiga Otomatis Dengan Timer
Dalam suatu rangkaian kontrol motor
3 phase terdapat berbagai brangkaian dan salah satunya yang paling umun adalah
rangkaian star - delta
(bintang-segitiga). Mari kita bahas tentang rangkaian tersebut
Rangkaian
star-delta(bintang-segitiga) adalahsalah satu sistem starter motor listrik 3
phase yang bertujuan untuk mengurangi lonjakan listrik saat pengoperasian motor
tersebut.
Alur dari sistem tersebut adalah
Star-delta(bintang-segitiga) : pada
saat pengoperasian , sistem star-delta akan menghubungkan sumber tegangan ke
elektro motor dengan sistem gulungan
star, sehingga lonjakan listrik dapat diminimalisir atau dikurangi, seteleh itu
baru masuk ke sistem gulungan delta dengan perpindahannya melalui timer.
Dibawah ini adalah gambar koneksi star-delta(bintang-segitiga)
gambar
wiring star dan delta
Rangkaian
star delta ini diawali dengan hubung star terlebih dahulu, setelah itu baru
terhubung delta. Penggambarannya sebagai berikut:
Bagaimana kita membuat K1, K2 dan K3 bekerja secara otomatis merubah hubung motor menjadi star delta?
Perhatikan
gambar dibawah ini:

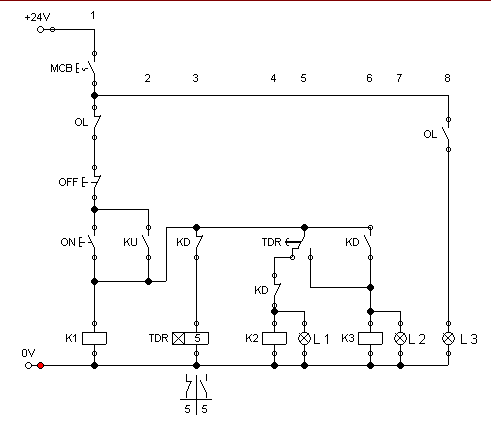

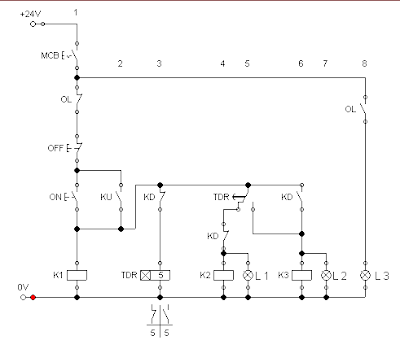

gbr. wiring diagram star delta
komponen
yang dibutuhkan:
-push button
-mcb
-magnetic
contactor
-timer / tdr
-overload
-lampu led
indikator
Prinsip kerja rangkaian star-delta :
1.
On kan mcb dahulu
2.
Ketika tombol on di tekan maka kontaktor K1
(utama) dan kontaktor K2 (star) akan bekerja seta timernya TDR
3.
Untuk star ke delta harus nunggu 5 detik dulu untuk
perpindahan kontaktor K2 ke kontaktor K3
4.
Pada saat kontakltor K3 bekerja maka kontaktor
K2 tidak akan bekerja , begitu pula timernya TDR
5.
Kondisi saat
trip atau short sirkiut ditandai dengan lampu indikator L3 nyala
Demikian artikel dari saya , jika ada kekurangannya bisa
komen di kolom komentar ya...
